АО "Свет шахтера"

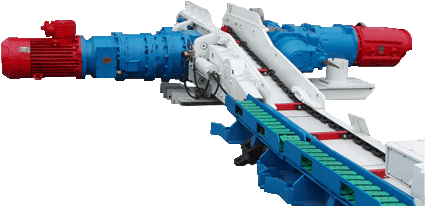

Привод вынесенной системы подачи комбайна ВСПК

     Привод вынесенной системы подачи комбайна (в дальнейшем ВСПК) предназначен для осуществления подачи угольных комбайнов К103М, 1К101УД, КА80, КА200, УКД200, УКД200/250 и др., работающих в очистных забоях (лавах) на тонких пологих пластах мощностью от 0,6 м и выше, подвигающихся по простиранию, с углами залегания до 35°, а также отрабатываемых по восстанию или падению с углами залегания пласта до 10°. Привод ВСПК может применяться совместно с забойными конвейерами типа СП250, СП251, СП301М, СПЦ163М, СП326 и их аналогами.


  • Отличительными особенностями привода ВСПК является:
    - дифференциальный механизм, управляемый электромагнитным тормозом, взамен муфты скольжения;
    - регулирование скорости подачи комбайна от 0 до 6 или от 0 до 10 м/мин;
    - корпус электромагнитного тормоза снабжен рубашкой водяного охлаждения для более эффективного отвода тепла, выделяемого при работе электромагнитного тормоза;
    - повышено тяговое усилие привода до 30 т (не менее);
    - увеличено перемещение привода вдоль рамы под действием гидродомкрата до 350 мм.


  • Примечание: привод ВСПК, имеющий тяговое усилие не менее 30 т в сравнении с усилием 20 т в выпускавшихся серийно приводах ВСП, позволит обеспечить работу в лавах длиной до 300 м при максимальном использовании возможностей комбайнов. Это в свою очередь позволит увеличить нагрузку на забой до 3000 т в сутки и более, взамен имеющейся ныне нагрузки до 1500 т в сутки.
Технические характеристики

Наименование параметров

Значение параметров

Диапазон скоростей тягового органа, м/мин

От 0 до 6; от 0 до 10

Тяговое усилие подачи ВСПК, кН, не менее

300

Тяговый орган

Цепь круглозвенная высокопрочная для горного оборудования калибра 26х92 мм или 30х108 мм

Аппаратура управления

типа КД-А*

Регулирующее устройство

Дифференциальный механизм с эл. маг. тормозом (ЭМТ)

Охлаждение ЭМТ

Водяное

Электродвигатель привода подачи:
- мощность, кВт

75; 90**

- напряжение, В

660/1140

- число оборотов, об/мин

1475

-охлаждение

Воздушное

Основные размеры блока привода, мм:
- длина

2500

- ширинам

770

- высота

595

* В аппаратуре КД-А РНС (регулятор нагрузки и скорости) заменяется на РЭТ (регулятор управления электромагнитным тормозом).
** В исполнении ВСПК при диапазоне скоростей от 0 до 10, тяговом усилии не менее 400 кН и цепи тягового органа 30х108 мм.
Сертификат № UA2.003.969 по ДСТУ ISO 9001
