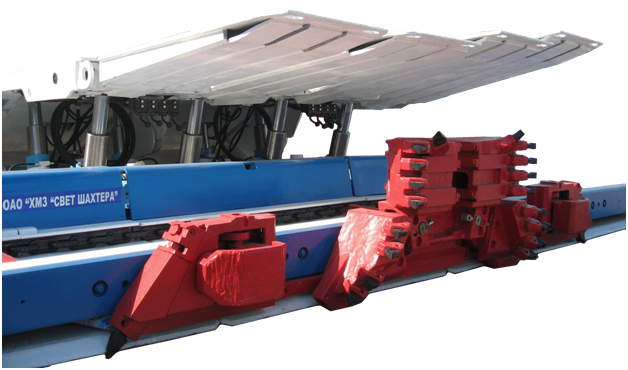

Установка струговая УСК30

     Установка струговая комбинированного типа УСК30 предназначена для выемки угольных пластов в очистных забоях мощностью: 0,85…1,20 м с крепью 1КД80; 0,85…1,25 м с крепью 1КД90; 0,85…1,50 м с крепью ДМ с углом падения при работе по простиранию до 250, по восстанию до 80, по падению до 50, с сопротивляемостью угля резанию до 300 кН/м (кгс/см) в стабильной зоне и в зоне режущего инструмента до 150 кН/м (кгс/см), с самообрушающейся верхней пачкой угля в лавах длиной до 250 м.


  • Установка выполнена с исполнительным органом, опирающимся на специальную направляющую, расположенную под конвейером с размещением тягового органа струга со стороны выработанного пространства. Привода струговой установки могут размещаться как в лаве так и в прилегающих к лаве выработках с дистанционным управление токоприемниками и автоматическим реверсом приводов струга и конвейера.
Техническая характеристика

Наименование параметров

Значение параметров

Производительность очистной выемки, м2/мин, не менее:
 - в опережающем режиме
 - в отстающем режиме


5,2
2,3

Длина струговой установки в поставке, м

250

Энерговооруженность, кВт,
 - приводов струга
 - приводов конвейера


2х200; 2х250
2х110; 2х160

Скорость движения исполнительного органа (струга), м/с

0,66; 1,96

Скорость движения скребковой цепи конвейера, м/с

1,24; 0,88

Тип цепи тягового органа струга:
 - калибр, шаг

Круглозвенная цепь
30x108; 34х126

Тип цепи тягового органа конвейера:
 - калибр, шаг
 - расстояние между осями цепей, мм

Круглозвенная цепь
24x86Н
480

Габаритные рештака конвейера, мм:
 - высота по боковинам
 - длина по боковинам
 - ширина по боковинам в свету


205
1350; 1500
604

Высота средней части конвейера (по борту), мм

560

Электрооборудование:
 - аппаратура автоматизации, тип;
 - напряжение питания, В
 - средства освещения


АРУС1М; АРУС2М
660; 127
Светильник типа
С3В.1.2М

Гидрооборудование: на базе насосной станции, типа:

СНТ32

Система орошения:

Автоматическая
секционная, водой


Разработчик: АО "Свет шахтера"
Изготовитель: АО "Свет шахтера"
Комплектность струговой установки и конструкции отдельных сборочных единиц Вы можете уточнить при заказе.

Сертификат № UA2.003.969 по ДСТУ ISO 9001
