Конвейер скребковый забойный серия СПЦ 230

     Мощный высокопроизводительный скребковый изгибающийся передвижной шахтный конвейер СПЦ230 предназначен для работы в составе горнодобывающих комплексов для доставки угля, горючего сланца, калийных руд из очистных забоев, отрабатываемых по простиранию при углах падения пластов до 35°, а также по восстанию или падению до 10°, при мощности пласта 1,35 м и более, в шахтах любой категории опасности по газу и пыли.

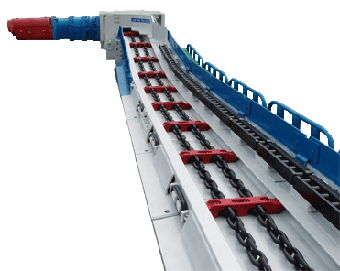

Конвейер скребковый забойный серия СПЦ 230 с боковой разгрузкой


  • Конвейер может применяться со всеми типами крепей и комбайнов, соответствующих мощности пласта, изготавливаемыми в Украине и за рубежом.
  • Конвейер имеет модификации, исполнения в зависимости от горно-технических условий эксплуатации.
  • Конвейер может быть укомплектован головным приводом для прямой (лобовой) разгрузки на подлавный конвейер или для боковой или крестовой разгрузки. При этом конвейер с боковой разгрузкой может быть преобразован в конвейер с прямой разгрузкой путем замены секции для боковой разгрузки, расположенной между приводом и переходной секцией, на секцию для прямой разгрузки.
  • Головной привод оборудован выкатным валом на собственных опорах с полумуфтами, обеспечивающими его демонтаж без съема приводных блоков. Выкатной вал смонтирован в литосварной раме. Привод оборудован устройством для его закрепления и передвижки, гидравлическим устройством натяжения цепи, тарированным тормозом стопорения приводного вала для обеспечения регламентированного натяжения цепи.
  • Концевой привод оборудован унифицированным с головным приводом выкатным валом, который монтируется в укороченной литосварной раме, обеспечивающей крутой сбег холостой ветви.
  • Навесное оборудование может быть приварено к рештачному составу или отъемное.
  • Приводные блоки оборудованы системой водяного охлаждения.
  • Рештаки имеют нижнее днище для защиты холостой ветви тягового органа от заштыбовки.
  • В инспекционных рештаках предусмотрены люки для доступа к холостой ветви скребковой цепи.
  • При заказе конвейера необходимо оговорить горно-геологические условия эксплуатации, тип механизированной крепи, тип и систему подачи комбайна, тип кабелеукладчика, тип разгрузки на подлавный конвейер (прямая, боковая, крестообразная), другие конструктивные особенности конвейера.

Техническая характеристика

Наименование параметров

Значение параметров

Тип механизированной крепи

КД90; МТ; М130; М138; М144К; “Глиник” и др.

Тип комбайна

1ГШ68; 2ГШ68Б; ГШ500; МК500; РКУ13; РКУ16; 1КШЭ; МВ12; КГС; KSW и др.

Тип подачи комбайна

Эйкотрак; 3БСП; РКД; 2УКПК; РПК; БСП1

Производительность, т/час

1020; 1200; 1500

Скорость движения скребковой цепи, м/с

0,33; 1; 1,24

Длина в поставке, м

200; 250; 300; 350

Энерговооруженность, кВт

3(4)x132; 3(4)x160; 3(4)x65/160; 2(3;4)x200; 2(3)x250; 2(3;4)x65/200; 2(3)x85/250

Напряжение питания электродвигателей, В

1140; 660

Тяговый орган

Скребковая цепь

Количество цепей

Две, центрально-сдвоенные

  - калибр цепи, мм

30x108

Рештачный став:
  - высота рештака по боковинам, мм

230; 255 (из спецпрофиля); 265 (литые)

  - длина рештака по боковинам, мм

1500(возможна другая по заказу)

  - ширина рештака по боковинам, мм

692; 800

Ресурс конвейера, млн.т.

3 - 5



При заказе конвейера необходимо оговорить горно-геологические условия эксплуатации, тип механизированной крепи, тип и систему подачи комбайна, тип кабелеукладчика, тип разгрузки на подлавный конвейер (прямая, боковая, крестообразная), другие конструктивные особенности конвейера.

Комплектность конвейера и конструкции отдельных сборочных единиц Вы можете уточнить при заказе.
