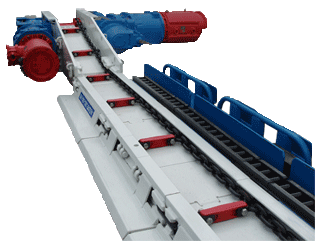

Конвейеры скребковые забойные серии СП 326

    Конвейеры шахтные скребковые передвижные серии СП326 предназначены для транспортирования угля из очистных забоев пластов мощностью свыше 0,85 м, подвигающихся по простиранию с углами падения до 35°, и по падению и восстанию пластов до 10°.

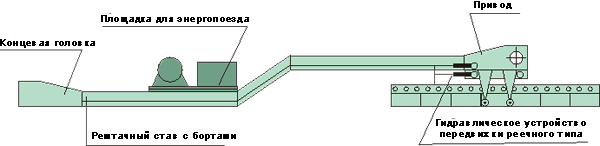

  • Приводы конвейера оборудованы устройствами для их закрепления и передвижки. Головной привод может комплектоваться гидравлическим устройством подъема для регулирования высоты пересыпа.
  • Конвейер может применяться со всеми типами крепей и комбайнов, соответствующих мощности пласта, изготавливаемыми в Украине и за рубежом.
  • Приводной вал выполняется в двух вариантах:
    - с установкой звездочек на вал, установленный на собственных опорах (широкий привод);
    - с установкой звездочек консольно (узкий привод).
  • Приводные блоки могут комплектоваться односкоростными или двухскоростными электродвигателями. Блоки привода могут располагаться параллельно или перпендикулярно рештачному ставу. Для регулировки натяжения цепи в блоках устанавливается безопасный фрикционный тормоз.
  • Рештачный став конвейера обеспечивает двунаправленное движение тягового органа, предусмотрены исполнения рештаков с закрытой снизу и открытой холостой ветвью. Инспекционные рештаки изготавливаются с быстросъемными крышками люков. Балка и лемех навесного оборудования могуг быть приварены к рештачному ставу или отъемными.
  • Конвейеры типа СП326 имеют ряд исполнений, отличающихся транспортирующей способностью (производительностью), длиной в поставке, конструкцией приводов, рештаков, тягового органа и навесного оборудования.
Техническая характеристика

Наименование параметров

Значение параметров

СП326...-39

СП326-40...-49

СП326-50...-69

СП326-70...-79

Тип механизированной крепи

1М87УМП; 1М88; МТ;МТ1,5; КД90; КД90Т; КДД; М130; М138; М144К; ДМ; ДТ; и др.

Тип комбайна

1ГШ68, 2ГШ68Б, КШ1КГУ, РКУ10, РКУ13, 1К101У, УКД200, УКД200/250, УКД300, УКН400 и др.

Производительность, т/ч

800

500

800

500

Скорость движения тягового органа, м/с:
- рабочая - для односкоростного двигателя

1

- для двухскоростного двигателя

1,12; 1,24

- маневровая - для двухскоростного двигателя

0,37; 0,41

Длина в поставке, м

до 300

до 250

Энерговооруженность, кВт

2(3,4)х110; 2(3,4)х132; 2(3)х160; 2(3)х55/160; 2х200; 2х65/200; 2х250; 2х85/250

2(3,4)х110; 2(3,4)х132; 2(3)х160; 2(3)х55/160; 2х200; 2х65/200

Напряжение питания, В

660; 1140

Тяговый орган:
- число цепей

Две в направляющих боковин рештака

- калибр цепи, мм

26x92

24x86

- расстояние между осями цепей, мм

570

416

600

446

Рештачный став:
- высота рештака по боковинам, мм

245

- длина рештака по боковинам, мм

1500

- ширина рештака по боковинам, мм

714

560

714

560




Комплектность конвейера и конструкции отдельных сборочных единиц Вы можете уточнить при заказе.

Сертификат № UA2.003.969 по ДСТУ ISO 9001
