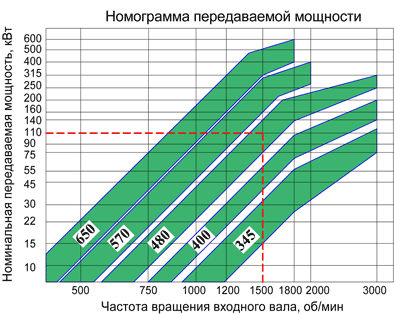

Номограма переданної потужністі


   На номограмі виражена залежність потужності, що передається гідромуфтою, від частоти обертання вхідного вала і її активного діаметра (345 мм, 400 мм і т.д.). Номінальне ковзання при використанні водомасляної емульсії (ФМІ-РЖ) становить не більше 3%, при використанні гідравлічних масел (І-12А, Тп-22) - не більше 5%. Активний діаметр гідромуфти виробництва АТ «СВІТЛО ШАХТАРЯ» закладений в позначення після буквеної частини (ГП480А - активний діаметр - 480 мм; 1ГПЕ400У-01 - активний діаметр - 400 мм). Пунктиром показаний приклад визначення потужності гідромуфти з активним діаметром 480 мм при частоті обертання 1500 об / хв. Потужність складає 110 кВт. У разі здвоєною гідромуфти (наприклад, ГП480Ах2Е) отримане по номограмі значення необхідно помножити на 1,6-1,8.
